本實驗提出了一種基于水下三維相機陣列的方法,實現了深水環境下短工作距離、大視場、高精度的三維重建。該相機陣列由多個雙目相機子系統組成,為保證測量結果的連續性,提出了一種統一子系統外部參數的方法。采用折射相機模型和標定方法消除了重建過程中的折射誤差。在水下環境下,近紅外隨機散斑有利于圖像的密集匹配與數字圖像的相關。實驗驗證了該方法的準確性。平均重建誤差小于1.1 mm。兩個子系統在深度方向上的最大相對誤差為2.61 mm,整體測量視場為700 mm × 700 mm。將三維相機陣列安裝在水下機器人上,成功應用于水下結構缺陷檢測。

基于全局坐標系的水下三維陣列相機:(a)編碼點標定板. (b)編碼標定板特征點三維坐標. (c)陣列相機設計圖. (d)水下陣列相機全局外參標定原理圖

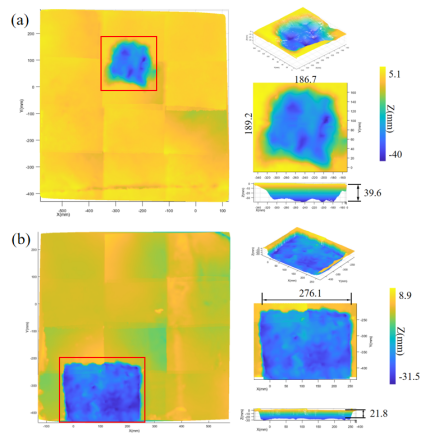

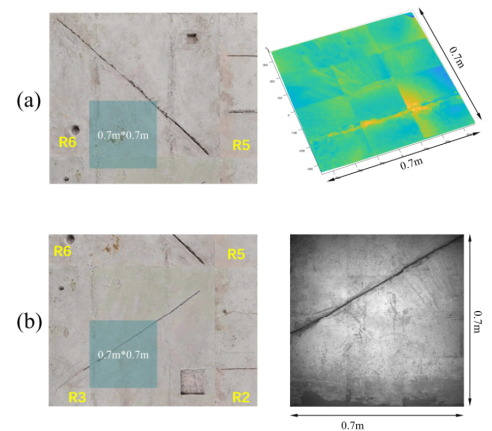

(a)水下陣列相機三維形貌測量結果. (b)水下陣列相機二維圖像測量結果

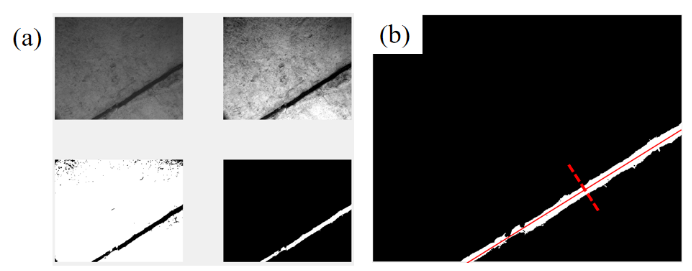

裂縫識別和寬度計算:(a)裂縫圖像處理和識別. (b)裂縫寬度原理

壩面缺陷識別與三維重建

換算比例 0.215mm/pixel
寬度平均像素 95.50pixel
平均寬度 20.53mm 真實值20mm
長度 294.55mm 真實值300mm
