產品介紹

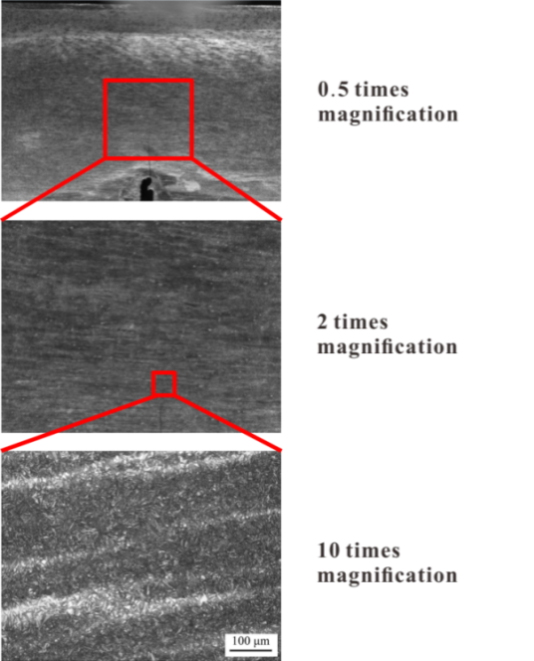

一般來說，通常的二維數字圖像相關測量裝置由單個相機和鏡頭組成。單個相機和鏡頭也就意味著單一的測量尺度。為了實現全場多尺度變形測量，可以使用不同放大倍數鏡頭實現不同尺度下的變形測量。其主要組成部分包括：3個單軸平移臺組建的三軸平移臺（單軸平移精度可達1個微米）、4臺高分辨率相機（分辨率為3840×2748像素）、放大倍數分別為0.16倍、0.5倍、2倍的遠心鏡頭以及放大倍數為10倍的顯微鏡頭。在實驗過程中，4種放大倍數的鏡頭可以任意切換，以進行不同尺度下的變形測量。為了使得顯微鏡頭達到金相顯微鏡的效果，還對該鏡頭采用了同軸照明的照明方式，只有使用同軸照明才能撲捉到金屬的組織成像（貝氏體和奧氏體）。
產品特點
多層級多光譜散斑圖案體系，三視場及以上的同步測量：三尺度 DSP 通過空間調制與多光譜技術的結合，在不同視場下均能提供滿足精度要求的變形數據，為超材料多尺度力學行為分析、運動物體動態追蹤等復雜場景提供了實驗基礎。
在紫外光下以兩種光譜制作的隱形 DSP（可降解半導體聚合物）
應用案例
平移實驗
平移實驗中使用的多尺度數字圖像相關（DIC）裝置
所獲取數字信號處理器（DSP）的精度與效率

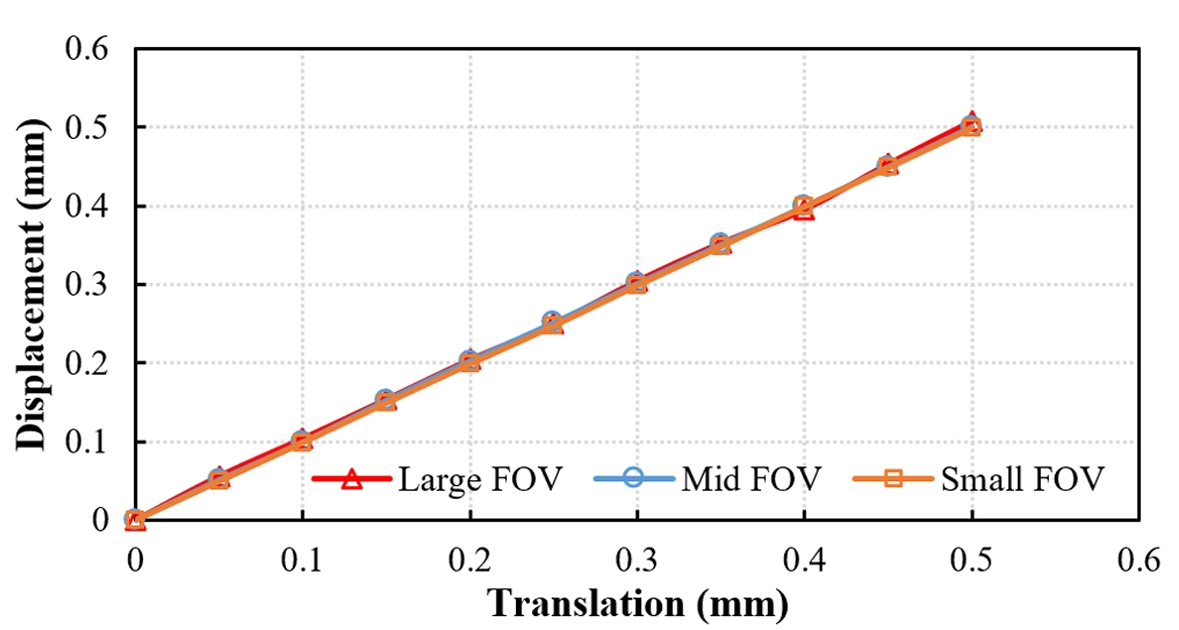

大、中、小視場下的代表性平移結果與計算位移對比
帶孔橡膠圓盤加載測試
帶孔橡膠圓盤在載荷作用下與亞克力板的多尺度測量

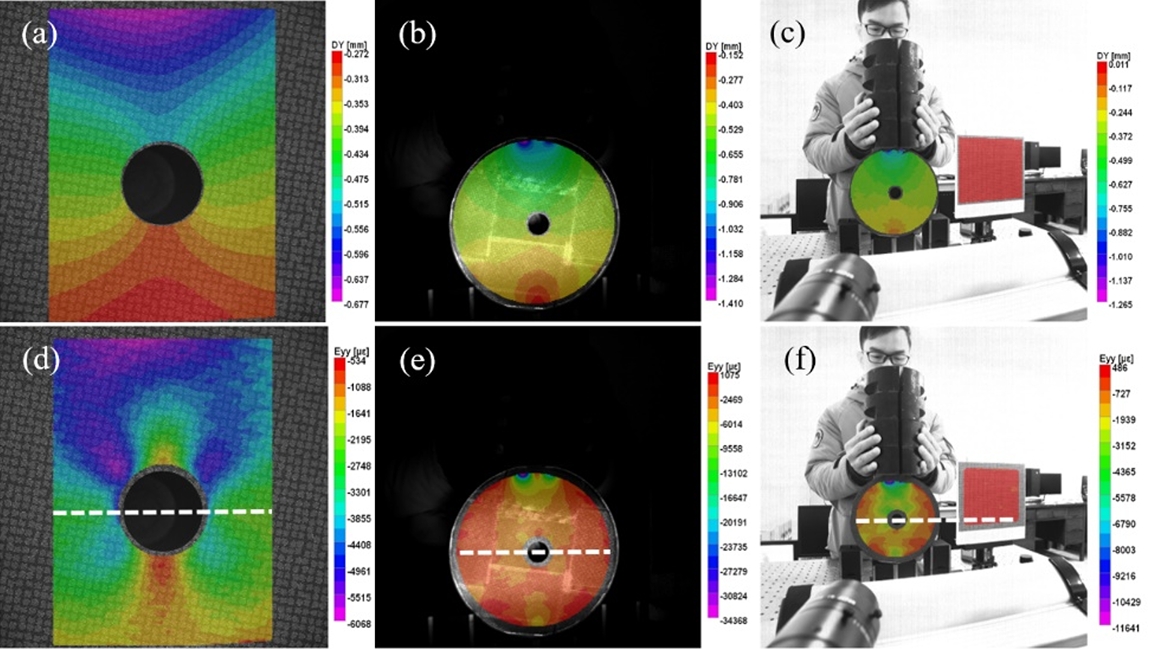

加載方向上多尺度位移和應變結果的等高線圖
剛體平移實驗和帶孔橡膠圓盤加載測試被用于研究在 0.1m×0.1m、0.5m×0.5m 和1m×1m 三個視場下制備的三尺度 DSP。實驗成功分離了三個尺度的 DSP，通過對比三個尺度下 DIC 測量的變形場和局部應變值，驗證了感興趣區域的高空間分辨率以及大測量視場的兼容性。
工程應用價值
東視傳感提出的多尺度數字散斑圖案優化方法，為超材料力學、動態變形監測等領域提供了關鍵實驗工具。通過空間調制與多光譜技術的創新結合，該方法實現了至少三個特征尺度的同步測量，填補了傳統單尺度 DIC 在跨尺度表征中的空白。實驗結果表明，其在精度（RMSE＜0.011 像素）、效率（迭代次數≤3 次）與數據完整性方面均表現優異，該方法有望成為揭示材料多尺度失效機制、推動工程結構健康監測技術革新的重要手段。
