產品介紹
多相機三維視覺位移應變測量儀由多個三維數字圖像相關測量系統組合而成，每一套子系統均只拍攝被測物體的局部表面。多個三維數字圖像相關測量系統測量的形貌、位移和應變等結果通過外部參數相連接，最后統一在世界坐標系中，因此多相機三維數字圖像相關測量儀測量的關鍵是系統參數的標定。多相機三維數字圖像相關測量系統的系統參數標定通常分為子系統內參標定與子系統之間的外參標定。子系統內參標定可以通過尺寸已知的標定板進行平面標定法標定，子系統之間的外參標定則有多種方法，目的是實現多相機三維數字圖像相關系統中多套系統測量結果在一個坐標系中統一。針對梁、板、柱等力學研究對象，多相機三維數字圖像相關測量儀可以有一字型、矩陣型、圓周型的多相機布置方式。

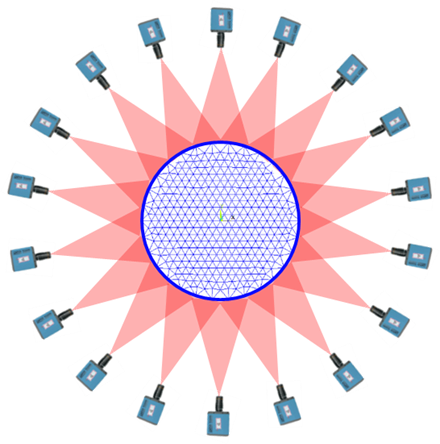

多相機全周變形測量示意圖

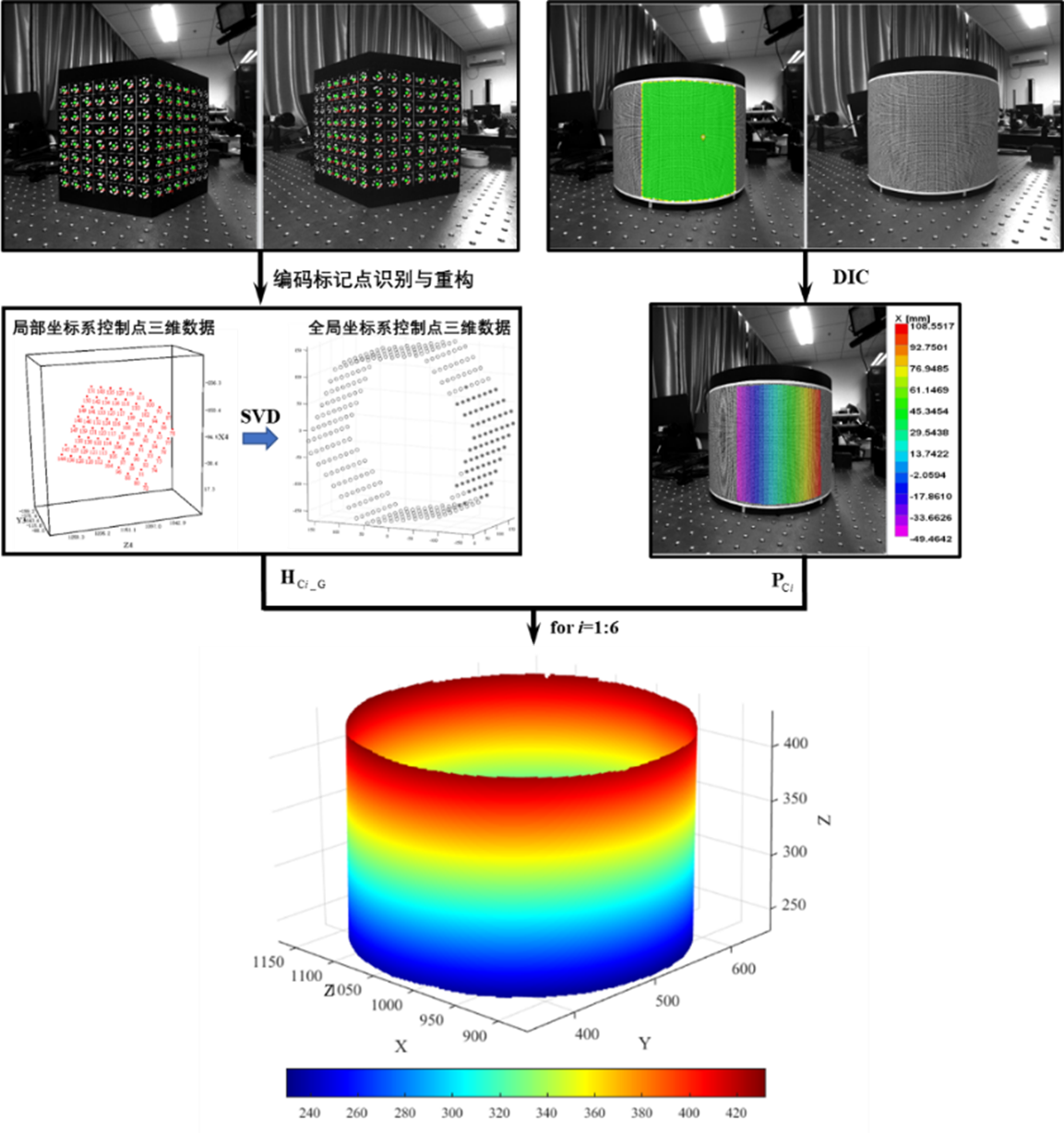

多相機坐標系統一示意圖
產品特點
超寬視場覆蓋：
多相機大范圍測量，支持100m2以上視場的全場測量。
360°無死角覆蓋：
通過多相機組實現被測物全周面測量。
非接觸測量：
測量距離0.2m~100m，適應不同場景需求。
多相機協同：
支持多個相機組同步測量，相機數目可任意擴展，最高可支持標準支持24臺相機同步工作。
測量精度高：
系統三個方向位移靜態噪聲標準差小于0.01mm，應變靜態聲標準差小于50微應變。
測量范圍：
應變測量范圍 0.005%-2000%。
全場景動態捕捉：
配合高速相機可達1,00,000fps采集幀率，實現全場景動態變形測量。
靈活性設計：
可根據需求升級相機、光源或算法，提高系統靈活性。
應用案例
弦支穹頂結構倒塌實驗 火箭全周三維測量 盒式結構振動臺實驗
工程應用價值
為大型建筑結構抗震性能分析、大型結構力學建模和破壞機理的深入研究提供可靠數據。在土木工程領域，可用于橋梁、大壩、建筑結構等大型土木工程結構的健康監測，實時監測結構在荷載作用下的位移和應變變化，及時發現結構的損傷和安全隱患。航空航天領域，用于飛機、火箭等飛行器的結構測試和性能評估。
