前言：混凝土結構服役過程中產生裂紋是不可避免的, 而裂紋的擴展是混凝土結構承載能力、耐久性及防水性降低的主要原因。目前檢測混凝土表觀裂紋仍以傳統的人工方法為主, 用馬克筆在混凝土表面繪制裂紋的大致走向。在測量混凝土裂紋的寬度時, 主要使用基于光學顯微原理的裂紋測寬儀, 其測量精度較高, 但也只能得到裂紋某一點處的寬度。
東視傳感研制出的實時三維位移應變測量?jī)x能夠?qū)崿F(xiàn)全場裂紋的全自動、高精度測量。實時三維位移應變測量?jī)x測量裂紋寬度的誤差在0.010 ～ 0.017像素之間, 與理論預測相符, 且測量標準差在0.006 ～ 0.008像素之間, 測量結果很穩定，為混凝土實驗提供了一種全面、可靠、精確的裂紋測量手段。
關鍵技術與創新點
基于主應變場的裂紋檢測
當被測物體表面由于開裂使位移場出現梯度時, 開裂處的主虛應變會非常大, 明顯區別于未開裂處。如果能利用主應變場中的這種由于開裂而產生的特征, 就能實現裂縫的全場定位。

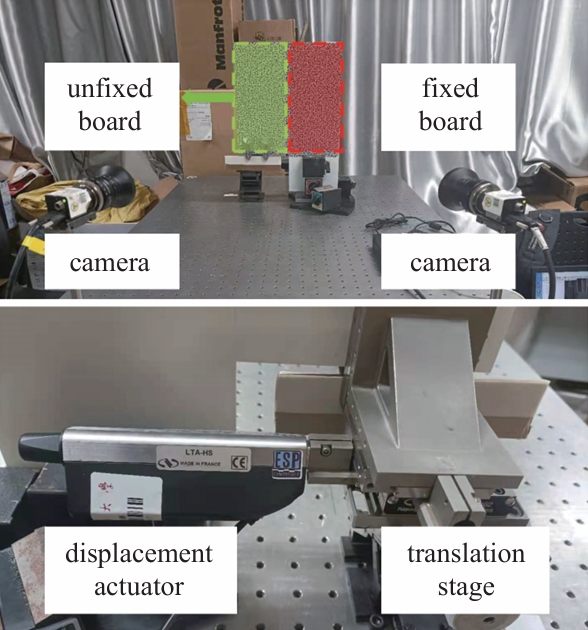

裂紋擴展模擬實驗

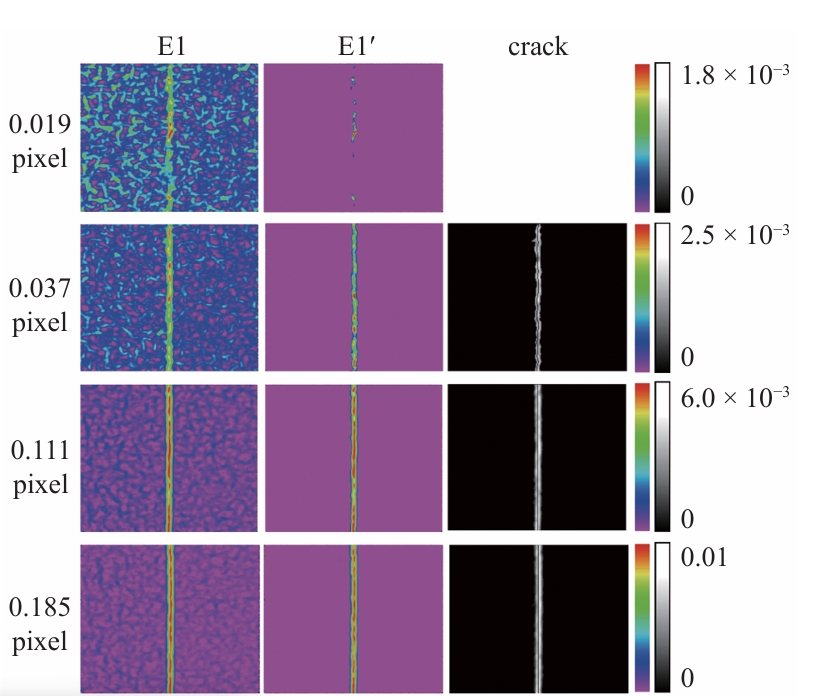

基于主應變場的裂紋定位

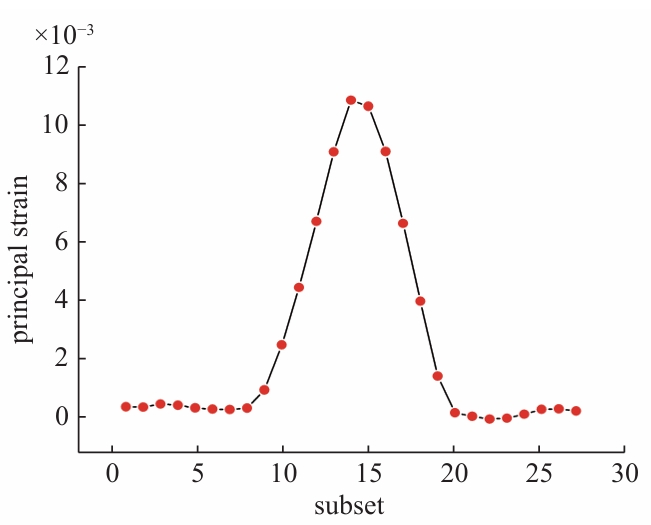

裂紋法線方向附近主應變場分布
多相機三維數字圖像相關
對于大尺寸混凝土梁的變形測量, 使用多相機組成的相機網絡, 可以保證全場變形測量分辨率與測量精度。

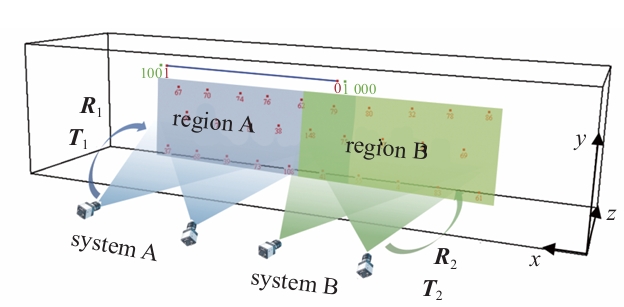

基于編碼點的多相機外參統一
應用案例
混凝土梁抗彎實驗
在試件表面貼上水轉印散斑, 然后按一定間隔貼編碼點并放置標尺, 利用單反相機從不同角度拍攝梁表面的編碼點并完成編碼點坐標三維重構。搭設兩組雙目系統A和B, 分別拍攝混凝土梁的左側和右側。利用本文提出的技術方法得到的梁在3個載荷級別下的全場裂紋示意圖, 各裂紋的寬度和長度均為真實比例, 通過對比發現, 全場裂紋識別的效果很好,非常直觀地反映混凝土梁表面的裂紋擴展與發展情況。
混凝土梁尺寸示意圖及實驗現場 (單位 mm)

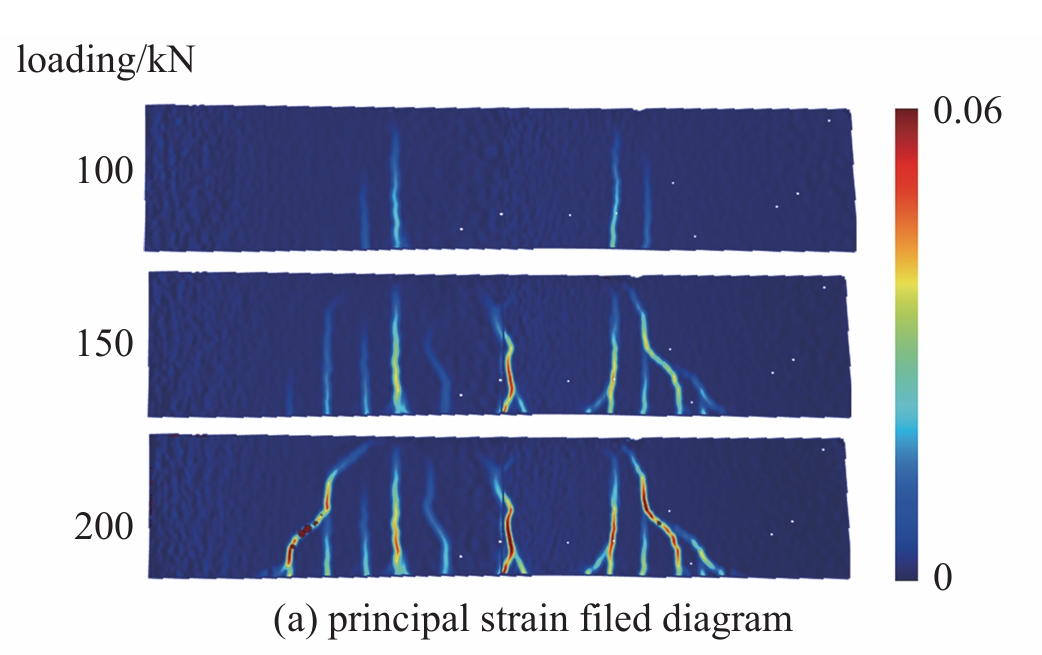

混凝土梁表面全場裂紋分布圖a

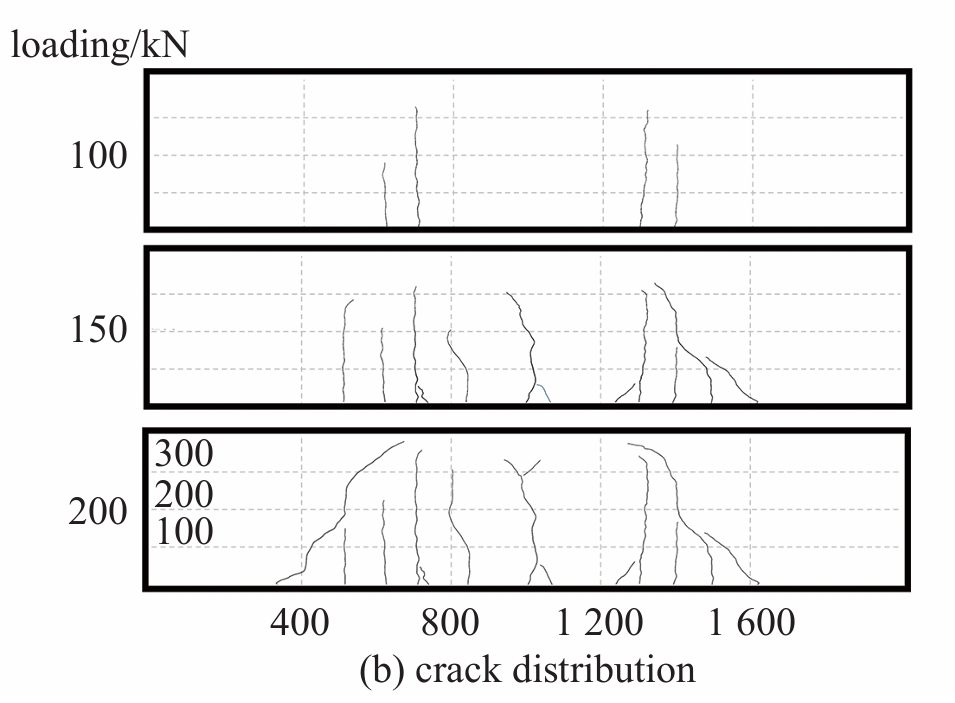

混凝土梁表面全場裂紋分布圖b
為了追蹤裂紋在不同載荷下的形態和擴展,下圖和下圖分別展示了跨中裂紋和左側彎剪區斜裂紋隨載荷的形態變化?？缰辛鸭y在70 kN左右開始出現, 而左側斜裂紋在200 kN左右才出現。圖中紅色標記為裂紋最寬處, 均出現在大致同一位置。在相同載荷下, 梁彎剪區裂紋最寬值遠大于梁跨中裂紋最寬值, 且擴展速度較快。斜裂紋出現較晚且擴展迅速, 當加載到300 kN左右時, 斜裂紋處發生明顯破壞, 試件失效, 斜裂紋是導致混凝土梁失效的主要原因。

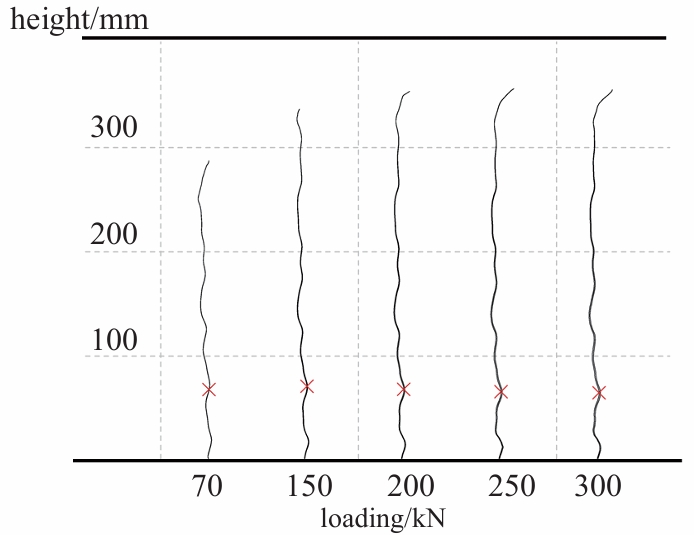

(a) 純彎區裂紋變化

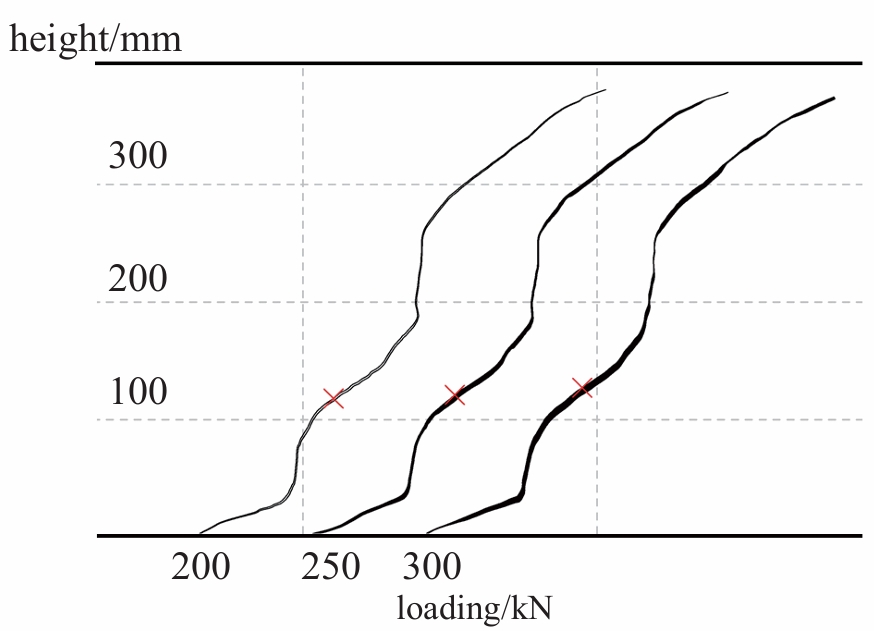

(b) 彎剪區裂紋變化

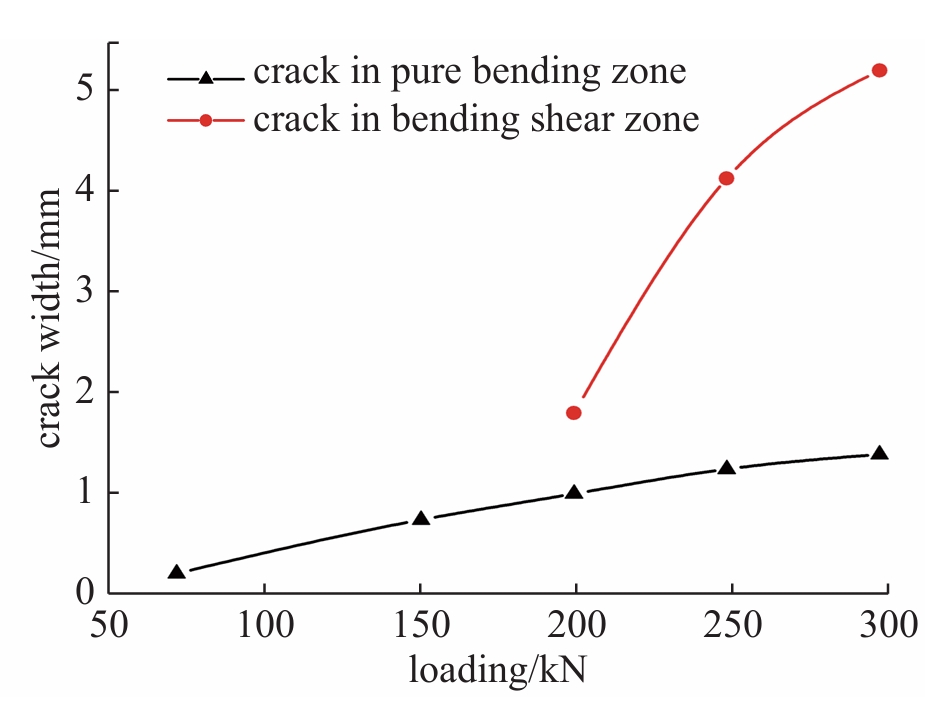

裂紋最大寬度變化圖
工程應用價值
DIC技術憑借全面性、可靠性與精確性，成為混凝土工程裂紋測量中保障結構安全、優化維護決策的核心技術手段，顯著提升工程質量管控效能?？捎糜谛陆üこ藤|(zhì)量管控、既有結構健康監測、科研與材料開發。
