橋梁作為基礎設施，長期受到車荷載，環境等多種因素的影響可能產生疲勞損傷、裂紋擴展等安全隱患，因此需要有效的結構安全設計。東視傳感研制的多相機三維視覺位移應變測量儀在上海建工材料工程有限公司第三構件廠成功完成了新型先張預應力雙T梁足尺模型抗彎性能試驗。試驗采用多相機（14相機）系統對30米長的梁進行測試，成功獲取30米梁在不同載荷下的全表面變形分布和表面開裂過程中的裂紋分布及擴展情況。

本次實驗采用了預制塊體堆載和千斤頂加載相結合的逐級穩步加載策略；在測試方案上，采用了多種內埋、外置傳感器和DIC數字圖像技術的綜合應用測量技術，可以對結構內部的普通鋼筋、預應力鋼筋和混凝土應變以及梁體表面應變，進行彈塑性全過程跟蹤觀測和數據采集。實現對橋梁結構全過程的行為評估，包括正常使用極限狀態、消壓荷載、開裂荷載、裂后剛度、跨中區域彈塑性發展等。

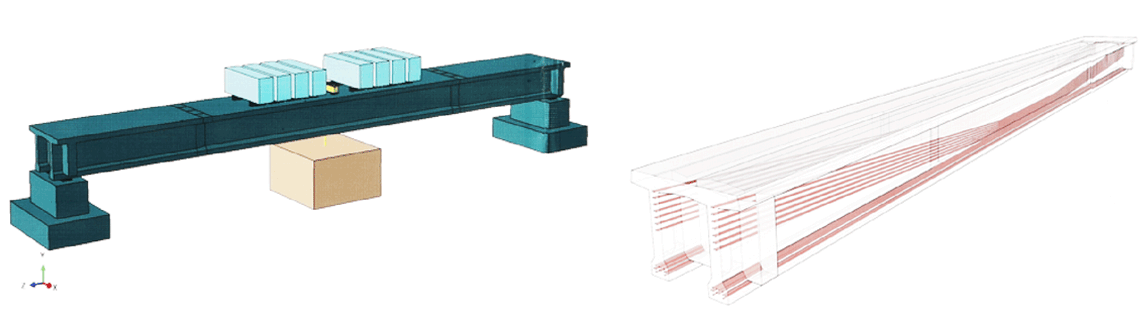

新型先張預應力雙T梁足尺模型抗彎性能試驗

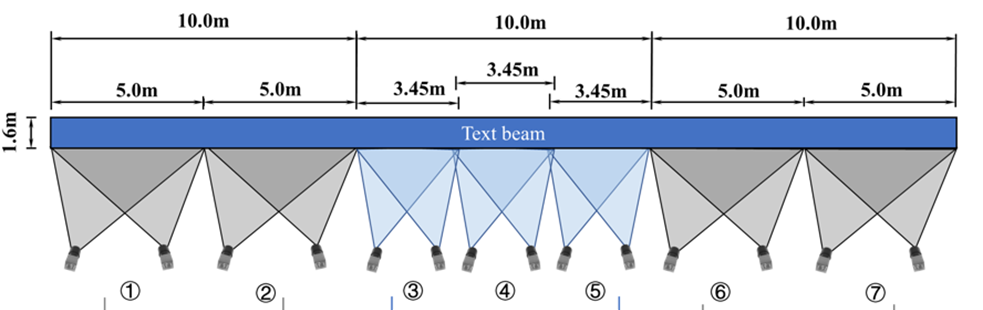

相機系統布置示意圖

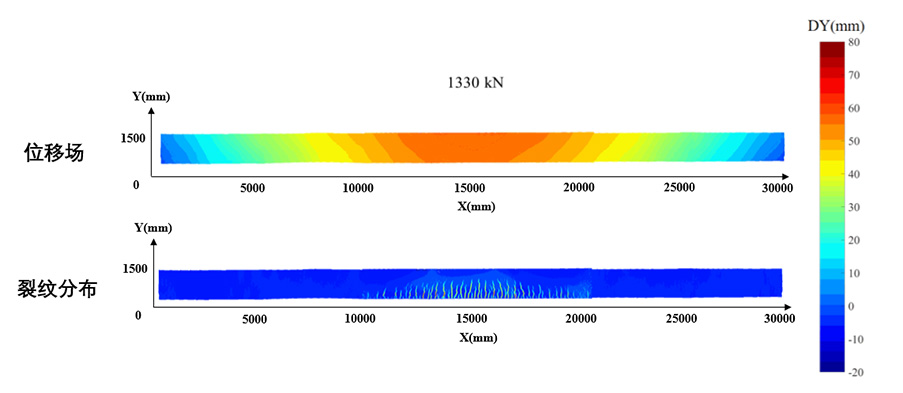

根據變形結果可以直接分析變形狀態與力學性能，下圖展示了加載過程中試驗對象的整體變形與裂縫發展?fàn)顩r。

DIC數字圖像技術憑借其非接觸、全場測量、高精度等優勢，正在成為大跨度橋梁檢測的重要手段，尤其適用于傳統方法難以覆蓋的復雜結構與隱蔽損傷檢測。隨著無人機、AI、三維視覺等技術的融合，DIC有望進一步提升橋梁檢測的智能化與效率，為橋梁全壽命周期健康管理提供關鍵支撐。
