前言
針對超大直徑運載火箭艙段全周變形實時測量需求, 東視傳感技術團隊研制了由24臺實時三維位移應變測量儀（可調節版）組成的大型結構全周三維位移應變測量儀, 成功實現了火箭艙段內表面柱坐標系下360°全周變形測量和局部笛卡爾坐標系下區域變形實時測量。
技術分析
對于運載火箭艙段全周變形實時測量，有以下三個問題和挑戰需要解決。
第一個問題是大尺度散斑場制作問題。為了實現艙段結構表面高精度變形測量，需要在近100平方米結構面上制作高質量散斑場。第二個問題是大尺度全周測量問題。需要實現艙段表面360°全周變形測量，單套三維系統是無法滿足需求的。同時，為了保證測量精度，單套三維系統的視場也不宜過大。第三個問題是艙段變形實時測量問題, 需要在加載過程中實時測量加載點附件艙段變形。
為了解決大尺度散斑場制作問題，東視傳感技術團隊提出使用數字散斑轉印方法，將7.2mm直徑數字散斑轉印到火箭艙段表面。為了解決艙段表面360°全周變形高精度測量問題，東視傳感技術團隊研制了由24臺實時三維位移應變測量儀組成的相機網絡變形測量系統, 將24臺相機的測量結果坐標系統一并在柱坐標系下顯示360°全周變形。為了解決艙段局部變形實時測量問題, 東視傳感技術團隊研制了基于CPU并行計算策略的實時三維變形測量軟件。單套雙目測量系統與一臺電腦連接, 實時測量并顯示笛卡爾坐標系下的區域變形。

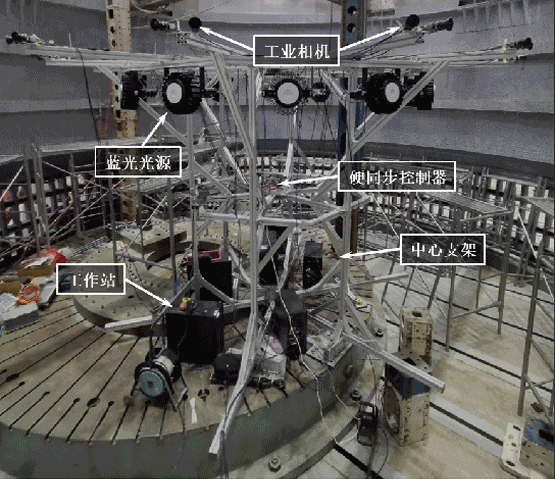

相機網絡測量系統由12套雙目系統組成, 單套雙目系統的視場大小為 3.6×3.6m, 相鄰兩套雙目系統之間設置一定的重疊區域以保證測量結果的連續性。采用單目攝影測量和雙目立體視覺分別重構編碼點三維坐標, 通過同名編碼點實現局部坐標系和全局坐標系之間的坐標變換, 最終實現了12套雙目系統的坐標統一。單套雙目系統可與一臺電腦連接, 采用基于種子點擴散的并行算法和變形連續性傳遞的初值估計方法, 成功實現70000點/s的實時三維位移測量和表面應變測量。
目前，攝像測量技術因其大范圍、全場、非接觸等特殊優勢被廣泛應用于科研和工程領域的結構變形測量。攝像測量技術不僅可以測量結構表面應變場，還可以測量結構表面三維位移場，獲得豐富的變形數據。

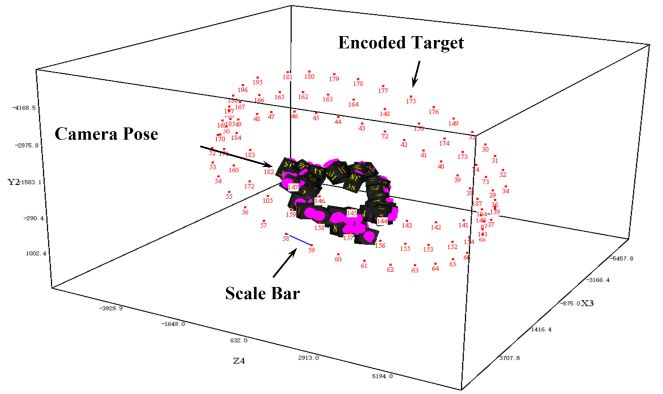

多設備融合建立全局坐標系
核心測試數據
基于柱坐標下的360°全周變形測量結果，成功實現擴散角的高精度計算。三個方向位移靜態噪聲標準差小于0.01mm，應變靜態噪聲標準差小于50 微應變。為了證明測量系統的準確度, 進一步開展了平移臺精度驗證實驗, 當運動的幅值為8mm時（實際艙段加載最大的位移幅值），面內準確度為 0.0184mm（0.23%），離面準確度為 0.0384mm（0.48%），可以滿足測量需求。

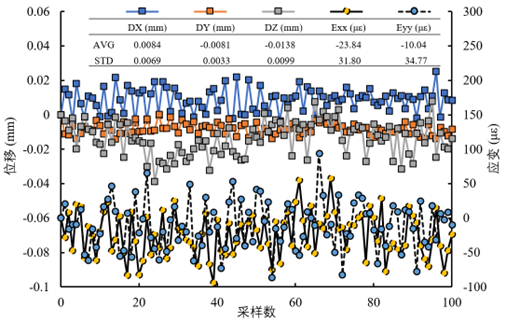

位移和應變測量靜態噪聲

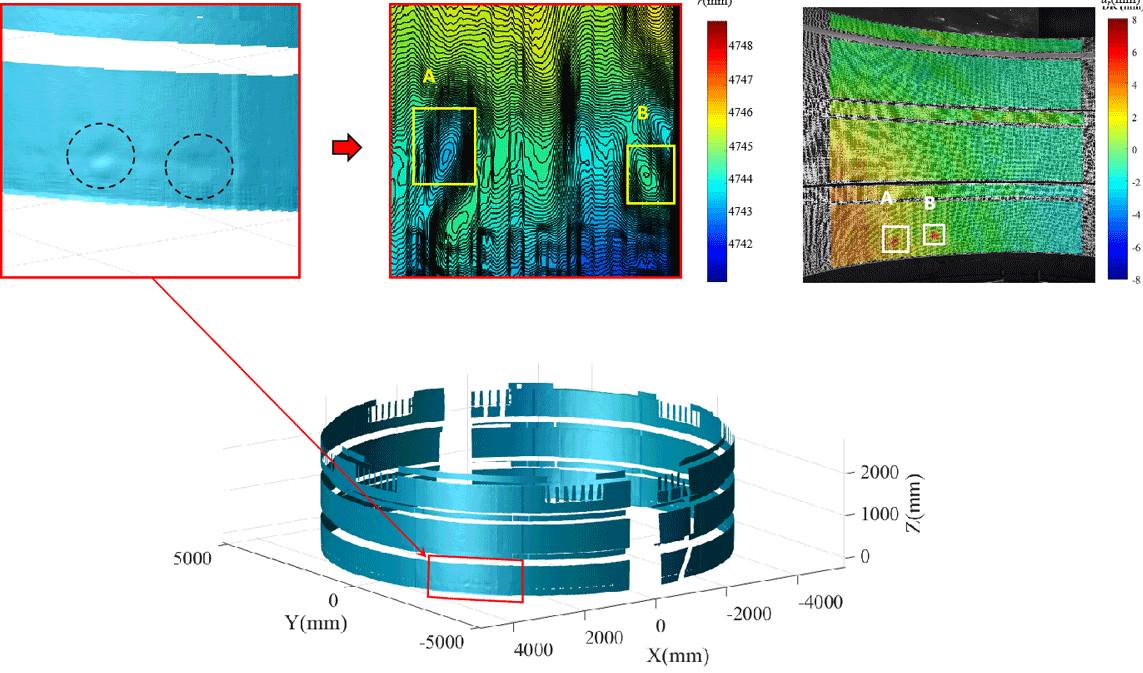

如圖所示, 為第17級加載狀態下的柱坐標360°全周變形, 包括軸向位移場和應變場, 沿半徑方向的屈曲變形和轉角應變。 360°全周變形可以全方位的展現火箭艙段在荷載作用下的變形, 根據變形結果可以直接分析其變形狀態和力學性能。當載荷加至最大一級（150%使用載荷）時, 第一象限加載點附近的測量區域在全局坐標系下的變形云圖如圖所示. 在該區內以EZ≤-1800微應變作為擴散區, 求解最大載荷條件下擴散角為29.9°，與數值仿真的結果30.0°非常接近。
第17級加載下的柱坐標360°全周變形

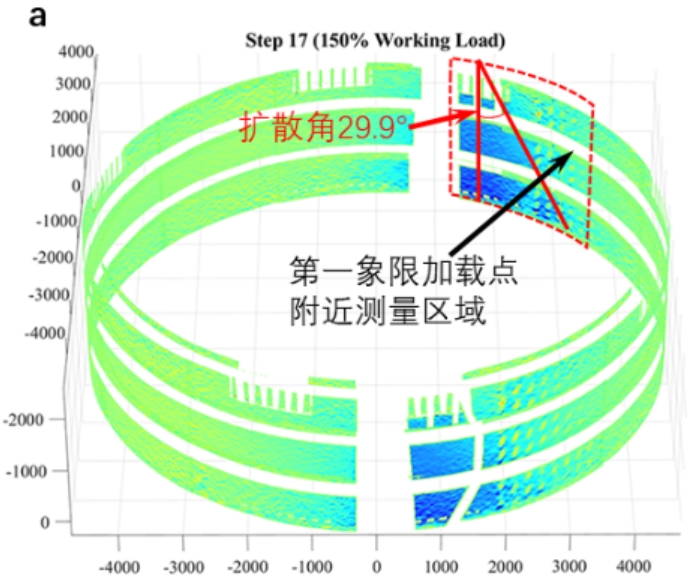

加載位置的擴散角
工程應用價值
東視傳感技術團隊研制的具有自主知識產權的全周三維變形測量系統, 成功實現了火箭艙段內表面局部笛卡爾坐標系下區域變形70000點/s的實時測量和柱坐標系下360°全周變形測量?？捎糜陲w機、火箭等飛行器的結構測試和性能評估。
