產品介紹

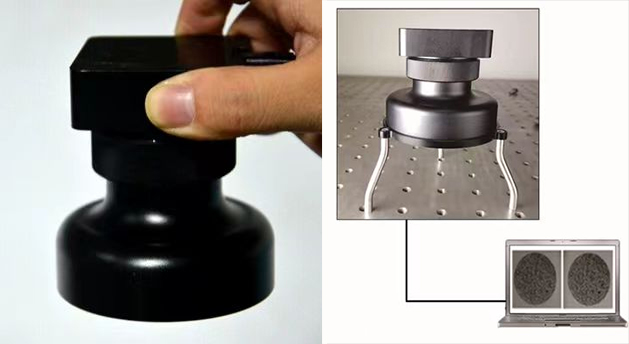

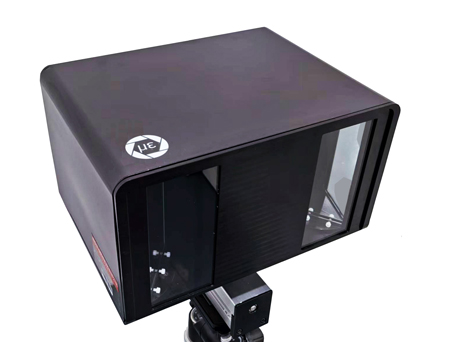

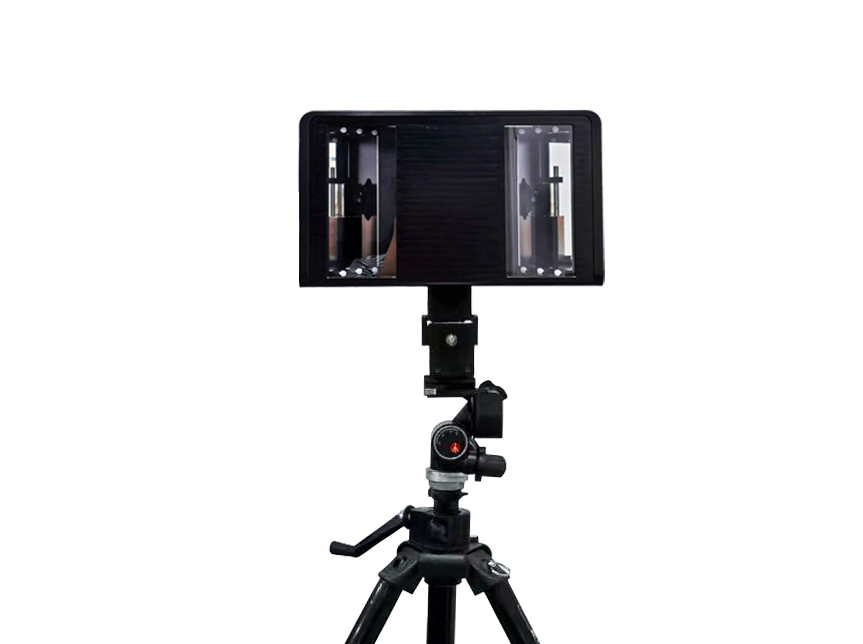

實時單相機三維位移應變測量儀采用單相機雙目光路設計,突破傳統雙相機系統的體積限制,實現超緊湊一體化結構,可方便部署于設備內部、狹窄空間或復雜工況環境,靈活適應各類高難度測量場景。若需使用高速相機進行DIC測試,僅需單臺高速相機和鏡頭即可完成三維全場位移、應變及形貌測量,大幅降低系統成本,同時保持亞像素級測量精度,滿足靜態、動態及超高速變形分析需求。
技術參數
技術參數 |
類別 | NEV-EDU( 教學版 ) | NEV-PF( 標準版 / 實時版 ) | 特定功能定制版 |
型號 | NEV-EDU-LP | NEV-EDU-HP | NEV-PF-HS | NEV-PF-HP | 高分辨率 | 高采集幀率 (高速相機) | 分辨率和采集幀率定制范圍 |
規格 | 2.3M | 20M | 5M | 8.9M | 151.17M | 1.3M | 1.3M-151.17M |
分辨率 | 1920×1200 | 5742×3648 | 2432×2048 | 4096×2160 | 14208×10640 | 1280×1024 | 1280×1024-14208×10640 |
幀率(滿幅) | 40fps | 19.2fps | 140fps | 32fps | 6fs | 25000fps | 6fps-560 fps |
曝光時間 | 34μs-10sec | 28μs-0.7sec | 15μs-10sec | 超短曝光模式: 1μs-14μs | 15μs-10sec | 最小曝光時間: 150ns | 根據定制產品確定 |
數據接口 | USB 3.0 | USB 3.0 | Camera Link | USB 3.0 | CoaXPress | 萬兆網接口 | 根據定制產品確定 |
位移分辨率 | 2μm | 1μm | 2μm | 2μm | 0.5μm | 2μm | 根據定制產品確定 |
應變分辨率 | 50μ? | 20μ? | 40μ? | 20μ? | 10μ? | 50μ? | 根據定制產品確定 |
應變測量精度 | 100μ? | 40μ? | 100μ? | 50μ? | 20μ? | 100μ? | 根據定制產品確定 |
應變測量范圍 | 0.005%-2000% |
測量范圍 | 200mm×180mm | 可根據需求定制 |
測量距離 | 450mm | 可根據需求定制 |
3D 全場實時測量 | 最高顯示幀頻 10Hz |
軟件功能 | 三維位移應變測量軟件 教學版 / 標準版 / 實時版 |
數據信息 | 3D 全場的位移、應變、應變率、應變矢量、速度、加速度、模態及 Scripts 自定義輸出 |
其他功能 | 實時三維計算、實時點追蹤功能、環境干擾校正、折射矯正、多相機聯合測量、標志點追蹤 |
應用場景
儀器可用于拉壓彎扭,靜剛度、趨強度、疲勞、落錘、沖擊、抗震、風洞等測量,尤其適用于狹小空間下的表面三維變形測量,也可實現高低溫狀態下測量。

小型單相機實時三維應變測量儀
