為了實現大型結構全周高精度三維動態變形測量，單套三維數字圖像相關測量系統是無法滿足需求的，需要使用多相機系統對測量區域進行拆分，每套系統測量其中的一部分區域，通過坐標系統一與數據融合從而實現大范圍、全場、高精度變形測量。

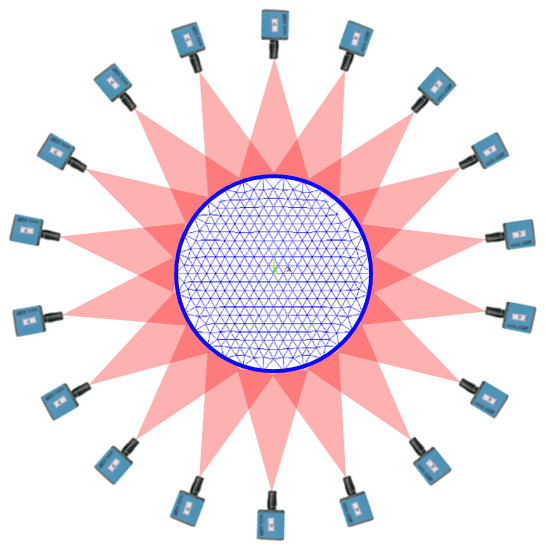

多相機全周變形測量示意圖

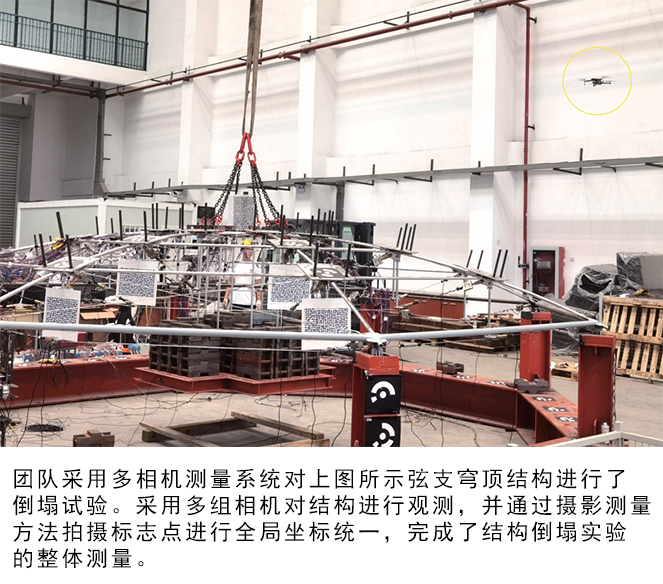

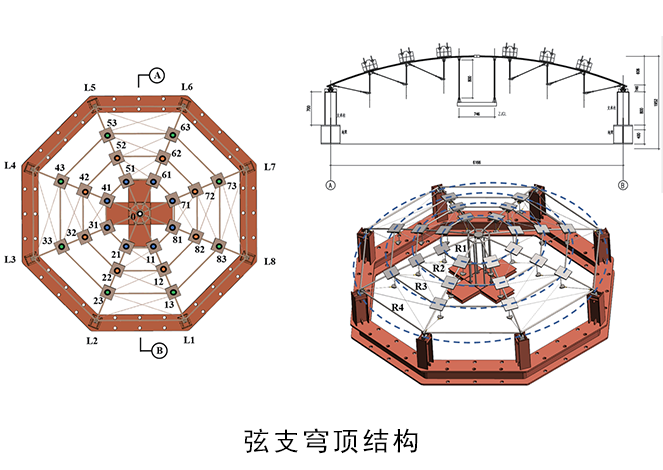

現場實驗主要分為兩塊，其一是對索進行靜態的張拉實驗，其次是結構的動態垮塌實驗，均需要測量關鍵節點的位移變化。測量系統分為無人機輔助測量和多相機測量系統兩個部分，基于無人機實現標志點三維重構用于靜態張拉實驗的節點測量，而由12臺相機構成的多相機測量系統則負責結構全周的動態垮塌監測。利用結構表面大量布置的圓形編碼標志點，實現所有無人機結果和多相機結果的坐標系統一。
實驗的操作步驟為：
（1）在拉索張拉前后階段，無人機使用優化后的飛行路徑對節點處進行不斷拍攝，見圖，多張圖片經過近景攝影測量方法計算，可以得到節點變形的高精度三維坐標。

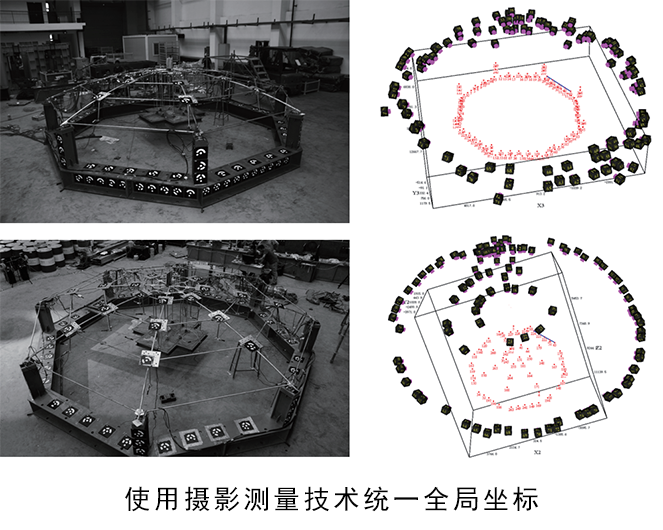

（2）如圖所示，使用單反相機對地梁和邊柱處的編碼標志點進行拍攝，邊柱上的編碼標志點可以當做不動點，其攝影測量重構結果可用于坐標系的統一，圖為拉索張拉前后的變形結果均轉至單反相機攝影測量坐標系。

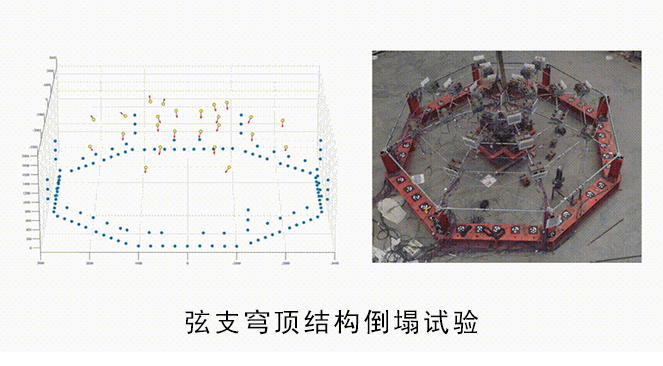

（3）在網殼結構的連續倒塌實驗中，12臺相機可兩兩組成一套雙目系統，多個相機通過硬觸發同步，拍攝倒塌實驗節點位移的全過程。

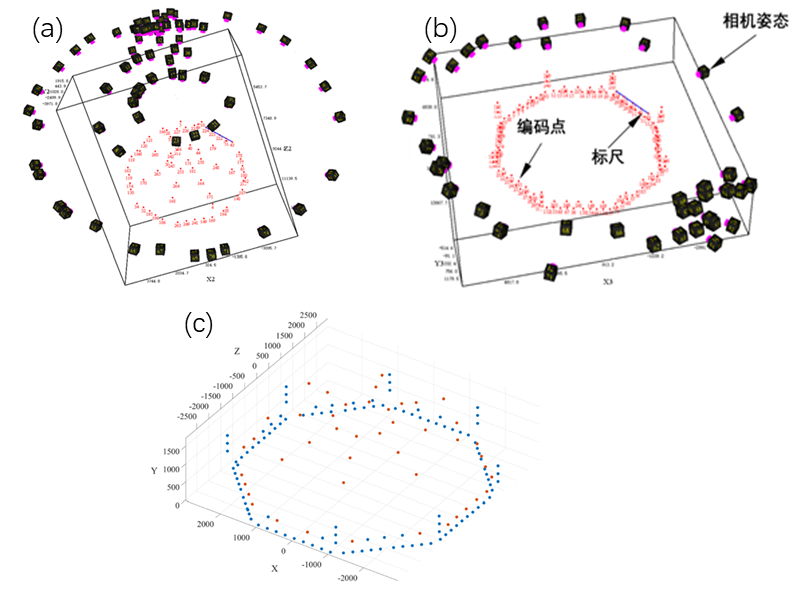

編碼標志點的三維重構結果：(a) 無人機拍攝重構結果；(b) 單反相機拍攝重構結果；(c) 兩套重構數據坐標系統一后的結果
